바다를 수호하는 최고의 해군 방공 시스템 TOP 6! (제 2편)

 2019년 5월 4일 미국 인터넷 국방전문 매체 naval-technology.com 에 실렸던 기사였죠?

Safeguarding the seas: top naval air defense systems.



지난 번 1부 '바다를 수호하는 최고의 해군 방공 시스템 TOP 6!' 방송을 업로드 하고 난 이후 우리나라 해군이 사용하고 있는 근접 방어병기 시스템(CIWS)는 어떤 것이 있는지 궁금해 하시는 분들이 많았습니다.



우리나라 해군은 2009년 이전까지는 일관되게 현재는 탈레스 네덜란드로 이름을 바꾼 Signaal 에서 생산한 골키퍼를 사용하고 있었습니다. 그 유명한 미 공군의 A-10이 사용하는 GAU-8 30mm 7연장 개틀링 건을 사용하고 있었기 때문에 파괴력에 있어서는 정평이 나 있었고 2개의 레이더 시스템을 사용하여 명중률이 뛰어나다는 좋은 평가를 받고 있었습니다.



하지만 규모의 경제에 의해서 골키퍼는 2009년 이후부터 우리나라 해군에서 더 이상 사용되지 않고 있고 미국 General Dynamics의 Phalanx로 교체되었습니다.



무슨 말인고 하니 판대 대수가 많지 않았던 골키퍼는 우수한 성능에도 불구하고 생산의 규모가 부족하다 보니 업그레이드 비용도 비싸지고 업그레이드 횟수도 줄어들 수 밖에 없었습니다.



하지만 미(美) 해군에 납품을 하는 General Dynamics의 Phalanx는 많은 생산 대수를 통하여 가격을 골키퍼의 가격인 100억의 절반 정도 가격(50억)으로 낮출 수 있었고 지속적인 업그레이드를 실행할 수 있었습니다. 지금은 Phalanx가 RIM-116 RAM 미사일과 결합된 SeaRAM으로 발전을 한 상태이죠.



Phalanx의 가장 큰 특징은 전투함 본체와 분리된 자율적인 사격 통제 시스템을 보유하고 있다는 점입니다. 본함의 통제 통신소가 파괴 되어도 Phalanx는 자체적인 사격 통제 시스템으로 전투함의 근접 방어를 실행합니다.  20mm 탄으로 골키퍼의 GAU-8 30mm 탄보다 파괴력이 떨어진다는 지적이 있었지만 탄환의 중량과 운동 에너지를 늘려 파괴력을 강화시키는 업그레이드를 통해 더 이상 파괴력의 격차는 존재하지 않는 상태입니다.



최근에는 오히려 Phalanx의 우수한 사격 통제 시스템에 강력한 RIM-116 RAM 미사일을 결합시킨 SeaRAM를 만들어 냄으로써 단순한 근접 방어병기(CIWS)의 기능 뿐만 아니라 대함 공격 미사일 기능(ASM)까지 가능할 정도의 성능을 보여주게 되었습니다.



현재 일본 해상 자위대가 이 SeaRAM을 채택하고 있습니다. 일본 해상자위대의 해군력이 세계 최고 TOP 5 순위 안에 든다는 이야기가 괜히 나오는 것이 아니란 소리입니다. 미국 일부 국방 매체에 따르면 해군력에 있어서는 아직 중국이 일본을 따라가지 못한다는 분석까지 나올 정도입니다.



지난 번 1편에서 다루었던 러시아 Rosoboronexport (로소보로넥스포르트)의 Pantsir-ME 와 미국 General Dynamics의 Phalanx 를 제외한 나머지 4 종류의 근접 방어무기 체계(CIWS)를 소개해 드릴 예정인데요. 혹시라도 1편을 못 보신 분들을 위하여 다시 한번 전체적으로 소개를 하고 기사 본문 번역으로 넘어가도록 하겠습니다.



1. 러시아 Rosoboronexport (로소보로넥스포르트)의 Pantsir-ME

2. 미국 General Dynamics의 Phalanx

3. 러시아 KBP의 Kashtan

4. 네덜란드 Thales의  Goalkeeper

5. 미국 독일 합작 Raytheon/Diehl Defence의 RIM-116 RAM

6. 유럽 MBDA의 Sea Ceptor



대문을 여는 이야기는 이쯤 해두기로 하고 기사 본문을 살펴 보도록 하겠습니다.



_____________________________

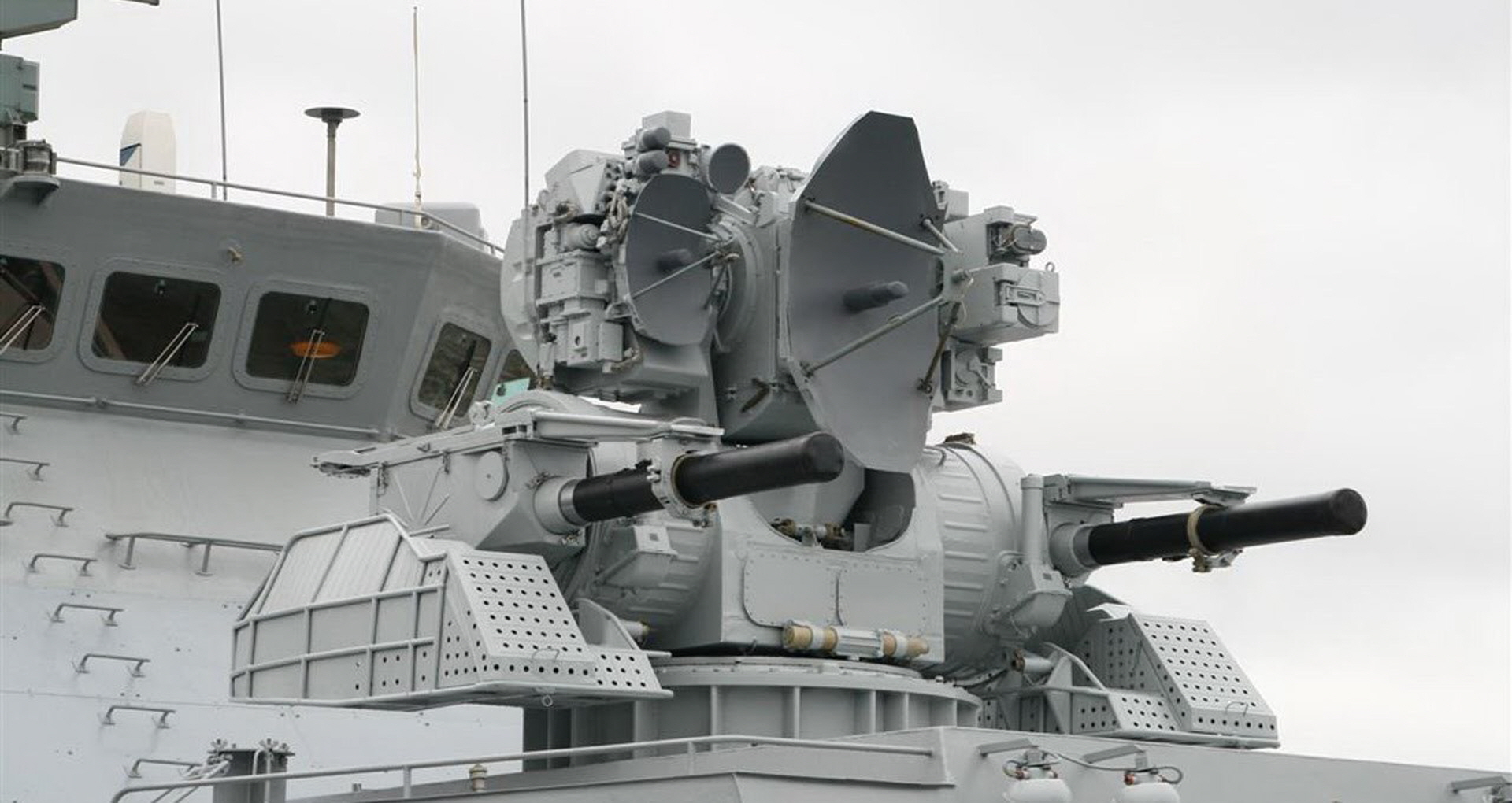

3. KBP의 카쉬탄





러시아 해군의 수출 지정 Kashtan인  Kortik CIWS는 공대함 미사일(ASM), 대 레이더 미사일, 항공기의 공중 위협으로부터 선박을 보호하도록 설계되었으며, 소형 선박 및 지상 목표와 교전이 가능하도록 설계되었다.



개량된 Kashtan-M 변형 형태는 2문의 30mm 6배럴 GSh-6-30K 속사포를 갖추고 있다. Rosobornexport 가 배포한 자료집에 따르면, 최대 10km 이상 떨어져 있는 항공 목표물에 대해서는 미사일로 요격을 시도하고,  최대 4km 거리 내에서 근접 교전을 하는 경우에는  속사포로 응전을 시도한다.



Kashtan-M의 통합 제어 시스템은 9M311-1E 미사일 시스템을 통해 목표물을 추적하고 미사일을 유도한다. 9M311-1E  미사일 시스템은 8기의 미사일을 발사할 수 있으며 총 24기의 방어용 미사일을 수용할 수 있다.



또한 열악한 기상 조건에서도 제대로 작동할 수 있도록 진보된 열 화상 시스템을 갖추고 있다. 러시아 해군은 최종적으로 모든 Kashtan-M을 Pantsir-M으로 대체할 예정이다.

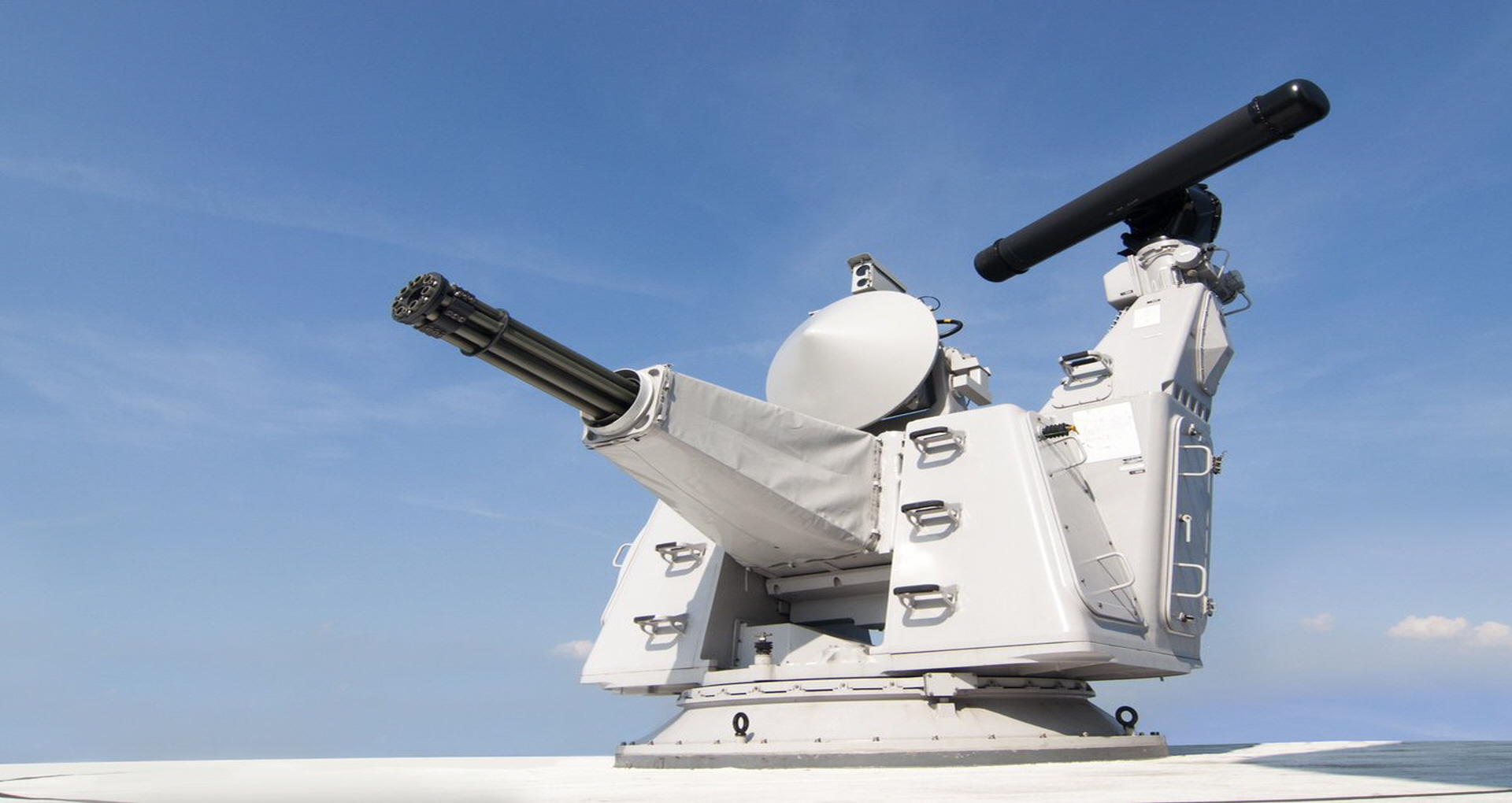

4. 탈레스 네덜란드의 골키퍼



반응형



이전에는 Signaal 이라는 이름을 썼던 Thales Nederland 가 개발한 골키퍼 CIWS는 단거리 공대함 미사일(ASM) 방어 기능을 갖춘 자율적인 근접 방어무기 시스템이다. 골키퍼는 특히 고도로 기동성 있는 미사일, 전투기 및 고속 전투함에 상대적인 이점을 가지고 있다.



골키퍼의 주요 특징은 적의 탐지 및 파괴 위협으로부터 전투함을 막아내기 위해 함께 작동하는 I 밴드 수색 안테나와 I 밴드 및 K 밴드 추적 레이더로 이루어진 2개의 레이더 시스템이다.



골키퍼는 미사일 관통 사봇 탄을 발사하는 30mm 7 배럴 GAU-8/A 개틀링 건을 사용하는데 미사일 관통 사봇 탄을 분당 4,200발이라는 엄청난 속도로 발사한다. 이는 골키퍼에 미사일 탄두를 파괴할 수 있는 충분한 힘을 부여해 준다.



작년 3 월, 골키퍼 CIWS는 네덜란드 해군에서 실시한 항해 인수 시운전 테스트를 공식적으로 통과했다.

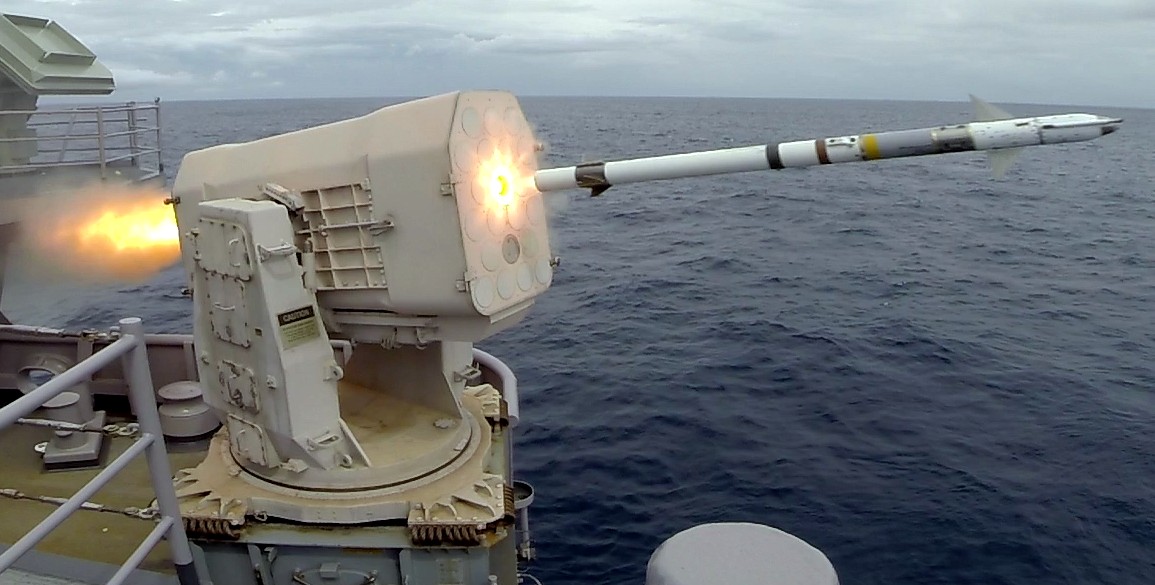

5. Raytheon / Diehl Defense의 RIM-116







Raytheon과 독일의 Diehl Defense가 개발 한 RIM-116 회전 유도탄 미사일(RAM)은 Raytheon이 설명하는 바에 따르면 "초음속이며 무게가 가볍고 빠른 반응을 보이는 발사 후 망각(자체 유도)기능"을 지닌 미사일시스템이다. '발사 후 망각' (Fire-and-forget) 방식의 미사일은 발사 후 추가적인 유도를 필요로 하지 않는 자체 유도 방식의 유도 탄이며 미사일 발사 시 발사대의 시야에 있지 않았던 목표물이라도 명중시킬 수 있다.



RIM-116 RAM은 21개의 미사일을 보유할 수 있는 MK 49 유도 미사일 시스템과 MK 44 유도 미사일 라운드 팩을 사용한다. 이 두 가지 구성 요소가 함께 합쳐지면 MK 31 유도 미사일 무기 체계를 구성하게 되는데  M6 01 A1 개틀링 건에 의한 지원을 받는다.



RIM-116 RAM이 가지고 있는 주요 이점 중 하나는 기존에 존재하던 다양한  전투함 센서 제품 군에 통합 될 수 있다는 RIM-116 RAM 시스템만의 독특한 융통성이다.



이 시스템은 현재 11 개국에 속하는 165 개 이상의 전투함 및 급습정과 항공 모함에서 공통적으로 사용되고 있다. RIM-116 RAM의 변형 형태인 SeaRAM은 Raytheon의 RAM 유도 미사일 기술과 Phalanx CIWS를 결합시킨 것이다. 따라서 SeaRAM에서는 팰렁스가 M601A1 개틀링 건을  대신하고 있다.

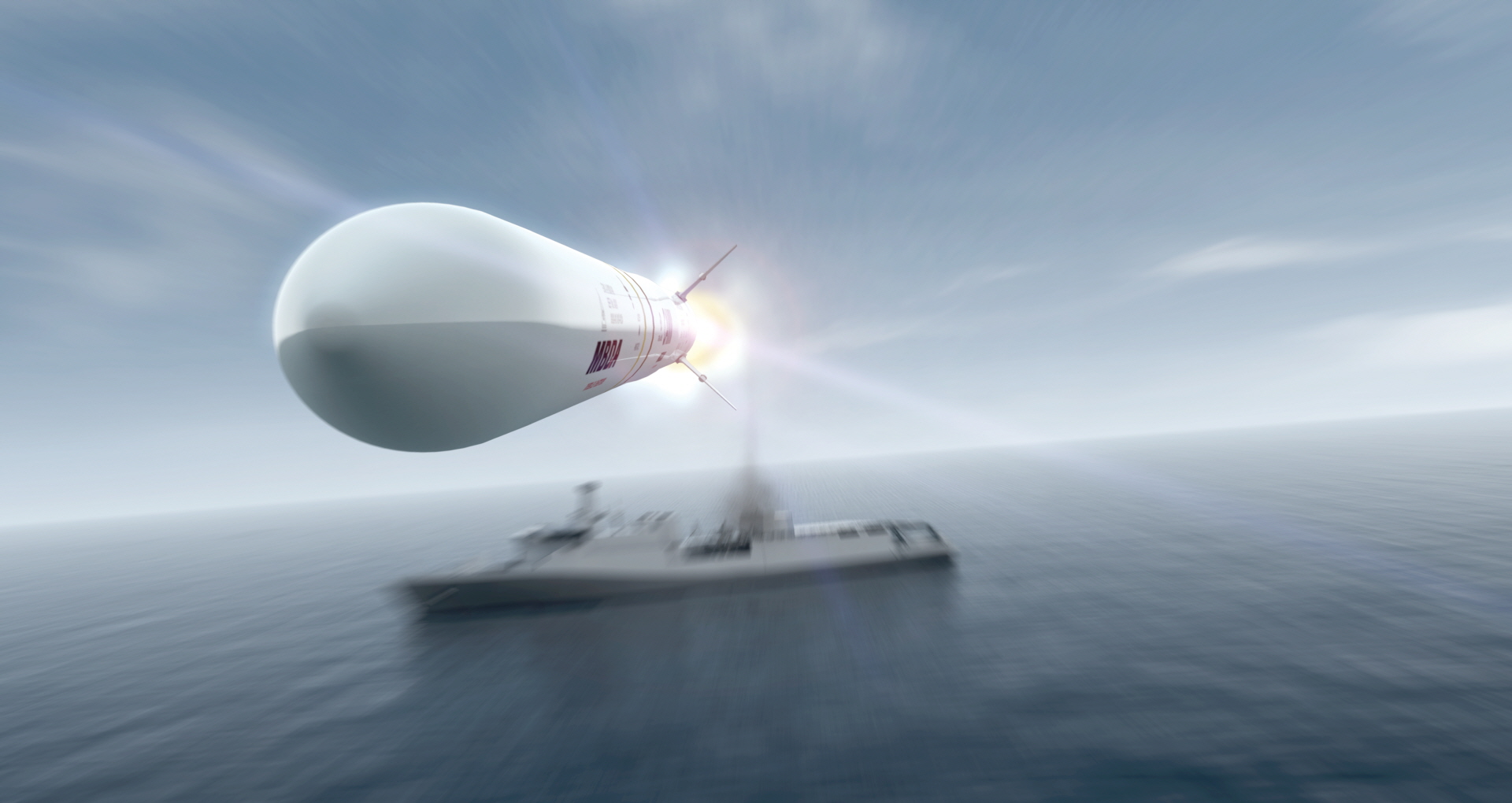

6. MBDA의 Sea Ceptor





개빈 윌리엄슨 (Gavin Williamson) 영국 국방 장관은 새로운 Sea Ceptor 미사일 시스템이 공식적으로 영국 왕립 해군에 도입되기 시작했다고 발표했다.



영국 국방부 (MOD) 약 8억 5천만 파운드(한화 1조 3천억 정도)의 계약을 통해 Sea Ceptor 미사일 시스템을 개발하고 완성했다.



이 시스템은 영국 해군의 듀크급 Type 23 frigate 함들에 탑재될 것으로 예상된다.



Sea Ceptor는 해군의 기존 Seawolf 미사일 시스템을 대체 할 목적으로 설계되었으며 적의 공격용 제트 전투기, 헬리콥터 및 기타 미사일을 포함한 공중 위협으로부터 새로 건조된 Queen Elizabeth 항공모함을 보호하려는 의도로도 만들어 졌다.



영국 윌리암슨 국방 장관은 "Sea Ceptor는 우리가 오늘날 직면하고 있는 점점 격화되고 있는 위험으로부터 우리 나라를 보호해 줄 것이며, 미래에는 초음속 미사일에서 제트 전투기에 이르는 모든 적의 공격 수단으로부터 우리의 전투함들을 지켜주는 강력한 방패를 제공 할 것입니다."라고 말했다.



그는 "이러한 획기적인 기술을 우리의 전투함에 장착하는 것은 우리의 해군을 보호할 뿐만 아니라 우리 영국이 세계의 바다를 책임지는 리더임을 보여주는 것입니다." 라는 말도 덧붙였다.



새로운 미사일 시스템은 작년에 시작된 시험 발사 프로그램에서 그 능력을 성공적으로 시연했다.



최초의 시험 발사는 Sea Ceptor 기술이 적용된 최초의 Type 23 프리깃함이 될 예정인 HMS 아가일(Argyll) 선상에서 수행되었다.



HMS 웨스트민스터(Westminster )는 Sea Ceptor 미사일 시스템을 장착 한 두 번째 프리깃함이 될 것이며, HMS 몬트로스(Montrose )는 이 무기 시스템을 수령하는 세 번째 전투함이 될 것이다.



Sea Ceptor 미사일 시스템은 MBDA에 의해 설계되고 제조되었다. 이 무기는 현재 존재하는 위협과 예상되는 미래 위협에 대한 더 강화된 성능을 제공하며 한번에 복수의 타겟과 교전이 가능하다. Sea Ceptor 는 또한 해군 함선이 호위 중인 선박을 효과적으로 보호 할 수 있게 한다.



Sea Ceptor 프로그램은 영국 국방부와 MBDA 간의 Team Complex Weapons 파트너십 계약의 일환으로 Bristol, Stevenage 및 Bolton에서 600개의 일자리를 직접 지원해 주었다.

_______________________________



이상 미 인터넷 국방 전문매체 naval-technology.com에 실린 바다를 수호하는 최고의 해군 방공 시스템 TOP 6! 의 기사 내용이었습니다.



대한민국 해군이 기존에 사용하던 근접 방어체계 CIWS 골키퍼가 초기 능력에 있어서는 새롭게 교체되어 들어오는 미국 제너럴 다이나믹스의 Phalanx보다 뛰어났었다는 이야기는 처음 도입부에서 말씀 드렸습니다. 하지만 꾸준한 업그레이드가 이루어진 Phalanx 최신형의 경우 개량된 광학식 추적장비와 30cm가량 연장된 포신 덕택에 골키퍼와 요격능력 차이는 많이 줄어들었다는 사실도 알아 두셨으면 좋겠습니다.



그리고 설치 공간의 경제성에 있어서도 Phalanx는 네덜란드 탈레스의 골키퍼보다 뛰어납니다. Phalanx는 탄약고와 개틀링 건이 일체화 되어있지만 골키퍼는 거대한 30mm 개틀링 건을 쓰다보니 갑판 내부에 탄약고 공간이 따로 필요하다는 단점이 있습니다.



2009년 6월 10일부로 한국 해군 차기 프리깃 사업인 FFX에서 근접 방어 무기체계 CIWS가 레이시온의 RIM-116 RAM과 제너렐 다이나믹스의 Phalanx로 선정되었습니다. 일본이 도입한 최신형 CIWS인 SeaRAM의 경우 대한민국 해군도 도입할 것이 예상되었지만 한국형 함대공 미사일 해궁이 개발됨에 따라 FFX batch 2로 건조된 대구급에는 SeaRAM은 도입되지 않았고 Phalanx의 최신 버전인 1B와 해궁 미사일이 설치되어 있습니다.



River Sand님의 제보로 알게 된 기사내용입니다만 2019년 4월 17일에 LIG 넥스원이 네덜란드 탈레스 사와 계약을 맺고 골키퍼 CIWS 전용 창정비를 실시하게 되었다는 소식이 있습니다. 2018년에 탈레스 본사에 기술 인력을 파견하여 정비 기술을 이전 받았다고 합니다.



구미 생산본부에 전용 창정비 시설을 갖추고 골키퍼 CIWS 정비 기술을 한 단계 업그레이드 할 수 있게 되었다고 합니다. 정비를 하다 보면 원천 기술력도 조금씩 쌓여 나가지 않을까?라는 기대로 하게 됩니다.



멀지 않은 미래에 다른 나라에 수출된 골키퍼를 우리 나라의 LIG 넥스원이 수리하는 모습을 보고 싶은 것은 당연하고 원천 기술을 쌓아 우리 손으로 만든 CIWS도 볼 수 있는 날이 왔으면 좋겠습니다.
